In diesem Artikel zeige ich Ihnen, wie Sie eine vSphere-Infrastruktur auf Windows Server 2008 R2 vStorage erstellen. In meinen vorherigen Beiträgen habe ich erklärt, wie man Domänencontroller, vCenter Server erstellt und vCenter Server installiert. Sobald wir diese Schritte ausgeführt haben, ist es an der Zeit, virtuellen Speicher zu erstellen, um unsere Daten und VMs auf dem gemeinsam genutzten Speicher zu speichern.

Was ist vStorage?

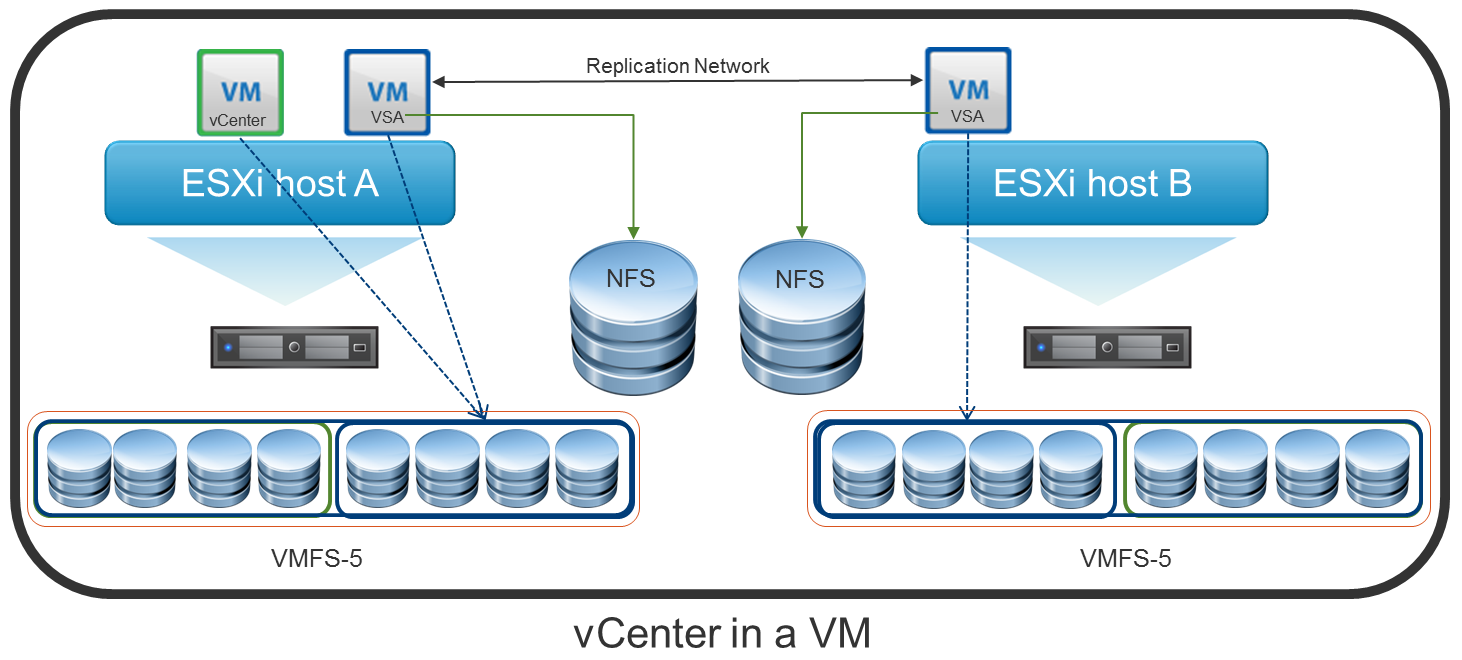

vStorage ist ein virtueller Speicher, in dem Sie Ihre Daten in einer virtuellen Umgebung speichern können. Tatsächlich handelt es sich um gemeinsam genutzten Speicher zwischen Ihren ESXi-Hosts, was wirklich gut für Hochverfügbarkeit, Fehlertoleranz, Redundanz und vMotion ist. Wenn Sie vStorage erstellen und es mit Ihnen teilen Alle ESXi-Hosts. Wenn einer der ESXi-Hosts heruntergefahren oder ausfällt, werden alle Ihre VMs mithilfe von Hochverfügbarkeit automatisch auf Ihren anderen ESXi-Host übertragen. Wenn Sie auf Ihrem vSphere-Server keine HA-Funktion haben, funktioniert der Übertragungsprozess nicht.

Für diese Demonstration verwende ich iSCSI-Zielsoftware, um einen gemeinsam genutzten Speicher aufzubauen, sodass Sie Lefthand, UberVSA oder OpenFiler verwenden können.

Beginnen wir mit der Erstellung von vStorage auf unserem vCenter-Server. Befolgen Sie die Anleitung Schritt für Schritt, um Fehler oder Irrtümer zu vermeiden.

Notiz: Starten Sie nicht Ihre VMs noch besonders ESXi-Hosts.

Erstellen Sie eine vSphere-Infrastruktur auf Windows Server 2008 R2 vStorage

Bevor Sie Ihre VMs starten, fügen Sie eine neue Festplatte hinzu (mindestens 200 GB) auf Ihre VC-VM. Fügen Sie außerdem 1 Netzwerkadapter auf Ihrem VC-Rechner hinzu.

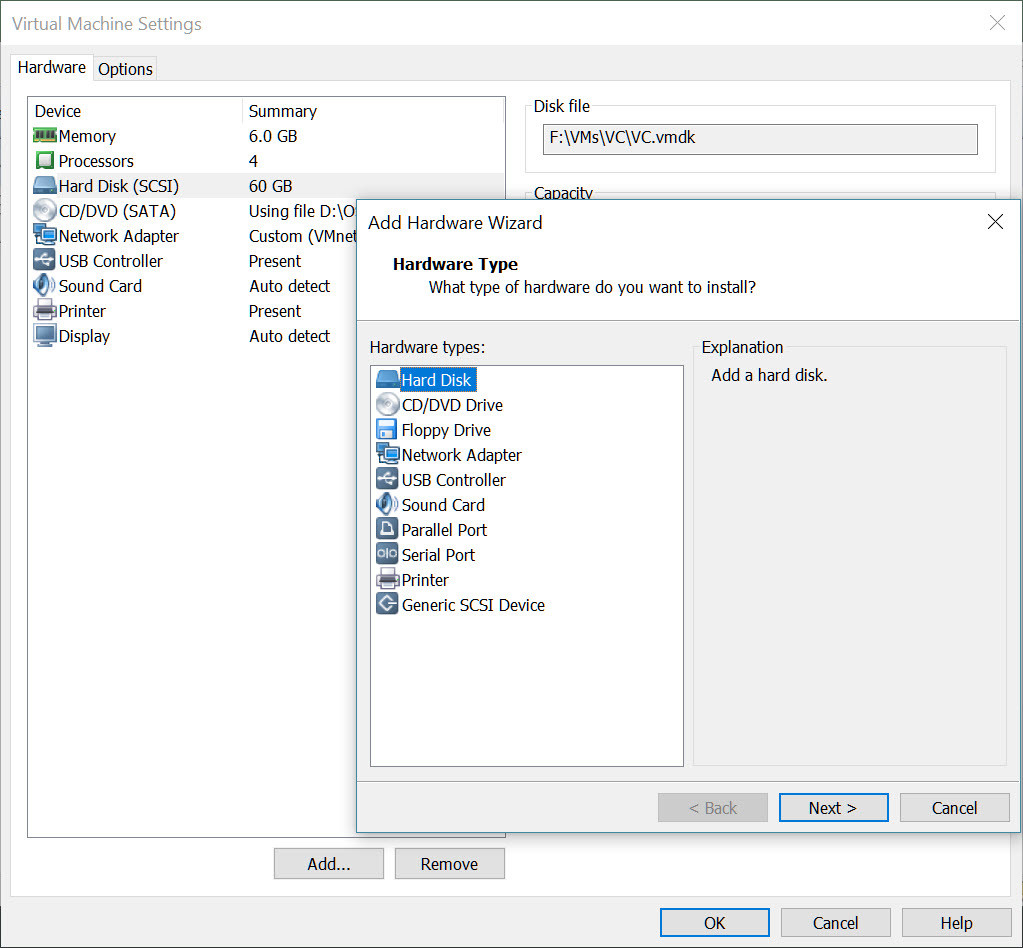

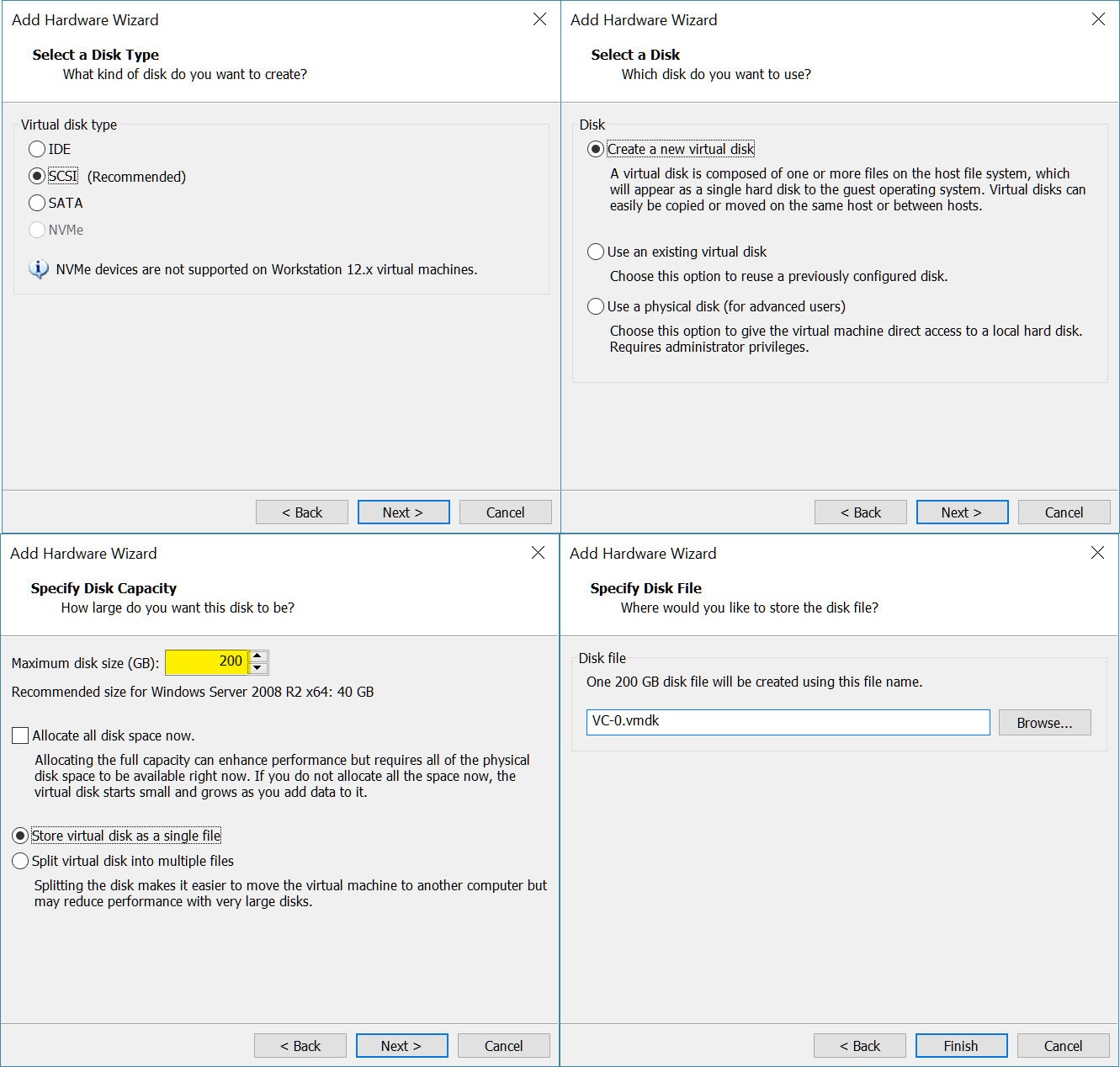

Schritt 1. Gehen Sie zu Ihrer VC-VM-Einstellung und klicken Sie auf Hinzufügen. Wählen Sie die Festplatte aus und klicken Sie auf Weiter.

Schritt 2. Auswählen SCSI > Neues virtuelles Laufwerk erstellen > Virtuelles Laufwerk als einzelne Datei speichern > Beenden.

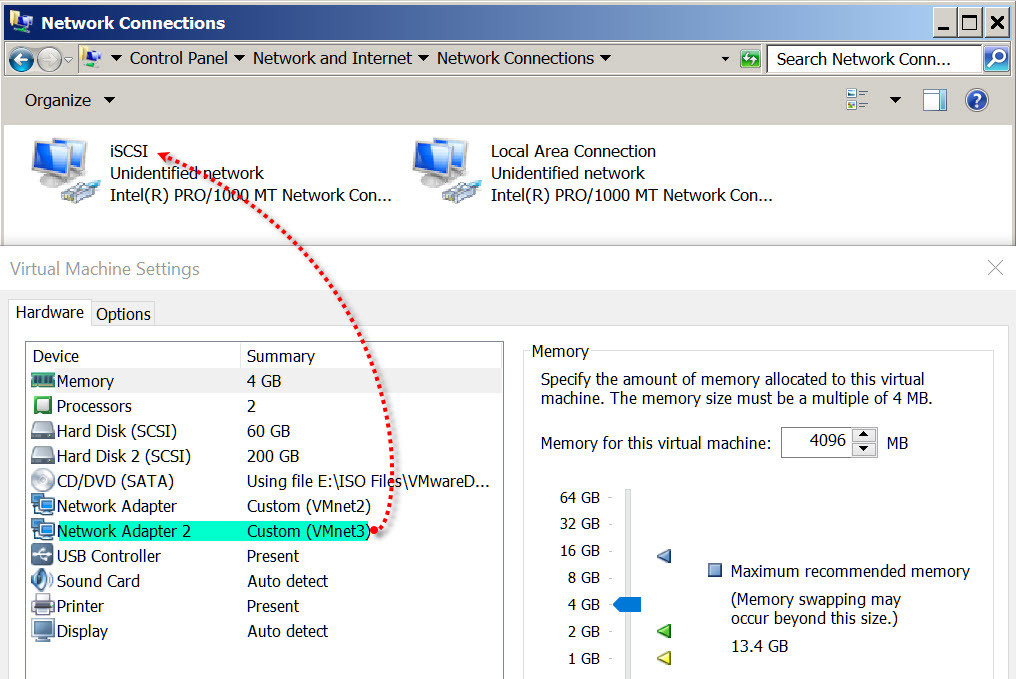

Schritt 3. Fügen Sie nun einen neuen Netzwerkadapter zu Ihrer virtuellen VC-Maschine hinzu. Befolgen Sie den gleichen Vorgang wie beim Hinzufügen einer neuen Festplatte, wählen Sie diesmal jedoch Netzwerkadapter aus Hardwaretyp. Ihr Netzwerkadapter sollte es sein VMnet3.

Neue Festplatte initialisieren

Die Initialisierung ist ein sehr einfacher Vorgang. Wenn Sie Ihrem PC oder Ihrer VM eine neue Festplatte hinzufügen, wird diese standardmäßig nicht in Ihrem Datei-Explorer angezeigt, sodass Sie sie initialisieren müssen.

Siehe auch  So planen Sie den Dunkelmodus unter Windows 11

IP-Adresse zuweisen

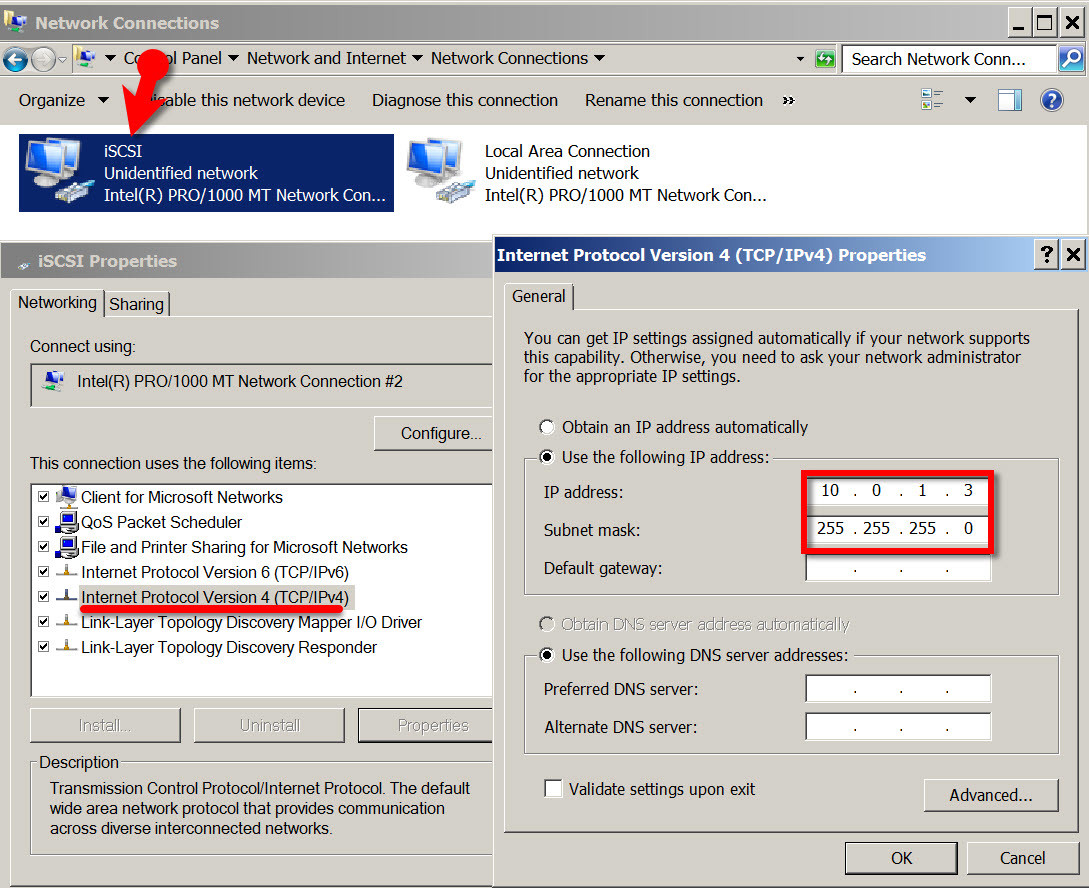

Im Schritt #3. Sie haben drei Netzwerkadapter hinzugefügt, also müssen Sie das tun Umbenennen vmnet3 zu iSCSI und eine IPv4-Adresse zuweisen. Wenn Sie meinen Labs folgen, sollten Sie sie zuweisen 10.0.1.3/24 IP-Adresse zum iSCSI-Netzwerkadapter.

Laden Sie das Microsoft iSCSI-Softwareziel herunter und installieren Sie es

Sobald alles bis zu diesem Stadium erledigt ist, ist es an der Zeit Download und installieren Sie das Microsoft iSCSI-Softwareziel. Nachdem Sie die Software heruntergeladen haben, ziehen Sie sie per Drag-and-Drop in Ihre vCenter-VM.

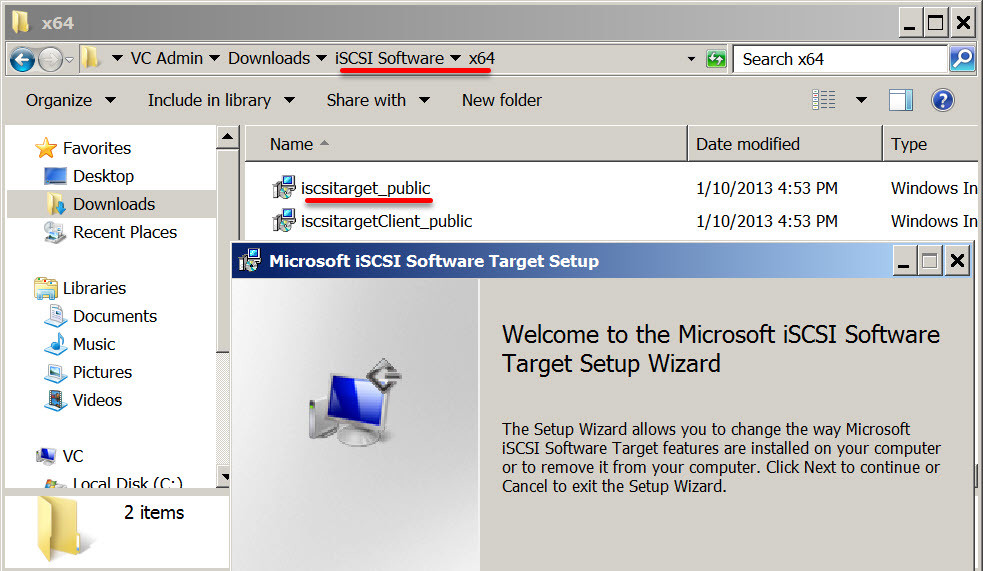

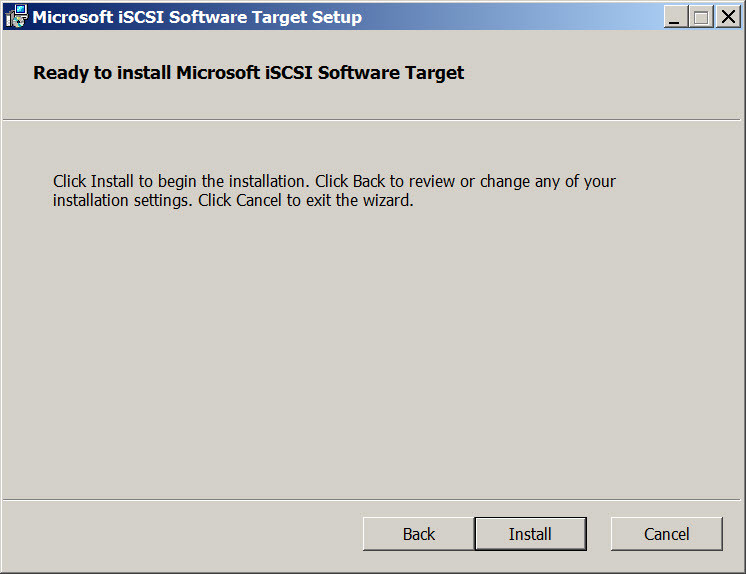

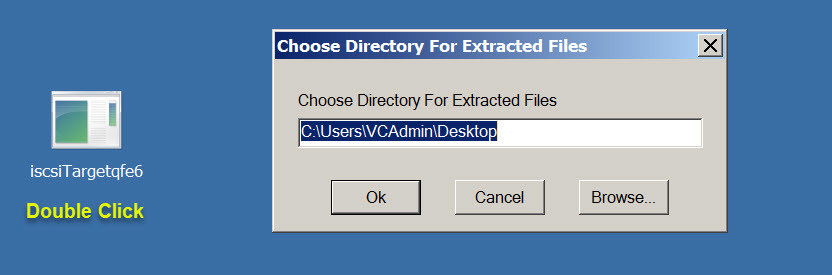

Schritt 1. Extrahieren Sie es und navigieren Sie zu X64/iscsitarget_public.msi. Doppelklicken Sie auf iscsitarget_public und installieren Sie die Software. Setzen Sie alles auf Standard und klicken Sie einfach Nächste und Nächste.

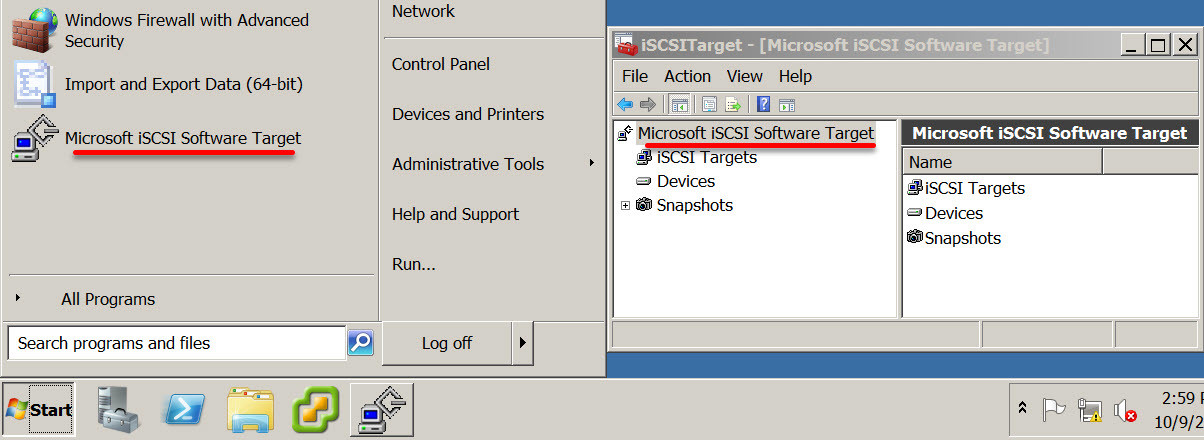

Schritt 2. Öffnen Sie das Microsoft iSCSI-Softwareziel Konsole.

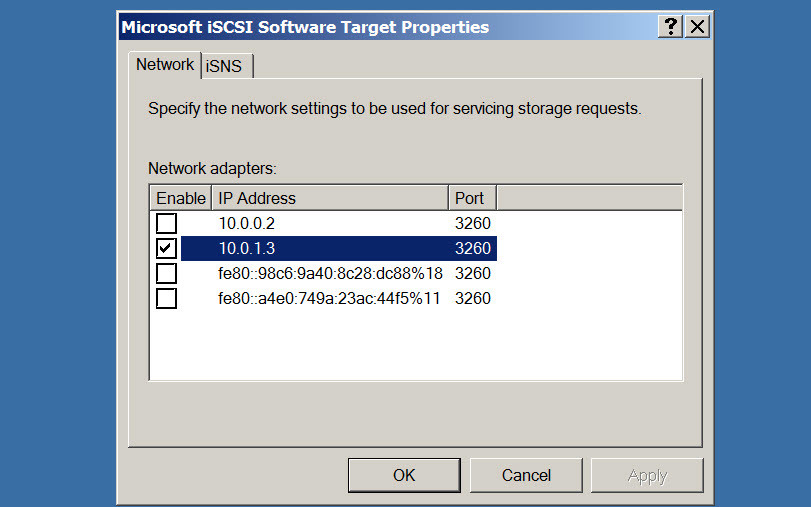

Klicken Sie mit der rechten Maustaste auf Microsoft iSCSI-Softwareziel und auswählen Eigenschaften. Nur aktivieren IP 10.0.1.3 um nach iSCSI-Sitzungen zu lauschen. Dadurch wird sichergestellt, dass wir nur das dedizierte iSCSI-Netzwerk (VMnet3) verwenden.

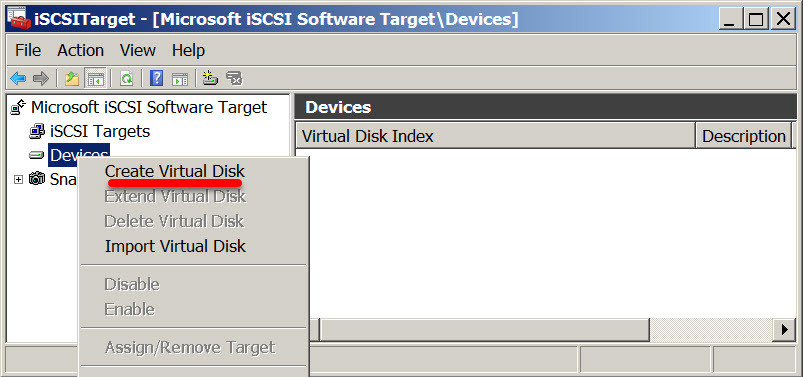

Schritt 3. Rechtsklick auf Geräte und auswählen Virtuelle Festplatte erstellen.

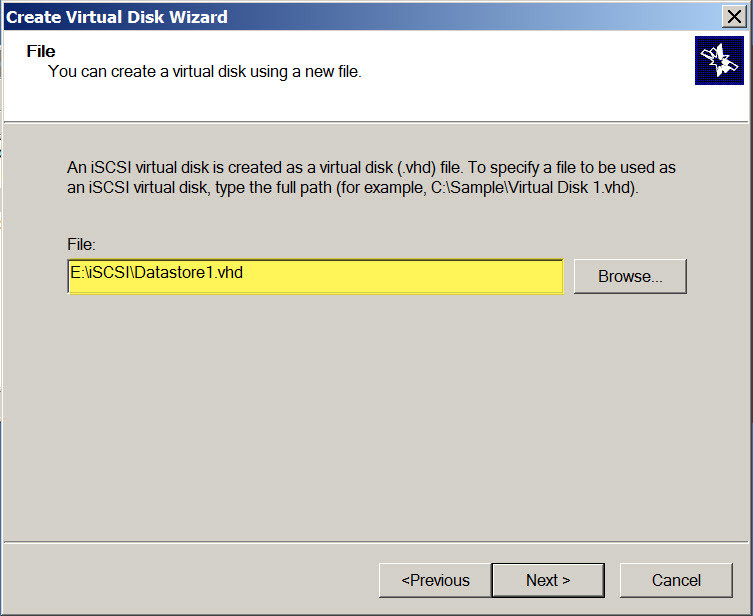

Schritt 4. Wenn Sie sich erinnern, haben wir unserer VC-VM eine neue Festplatte hinzugefügt und mit Buchstaben initialisiert E: Jetzt müssen Sie also Ihren Datenspeicher auf dieses Laufwerk richten. Einfach tippen E:\iSCSI\DataStore1.vhd und es wird ein Speicher mit dem Namen DataStore1 erstellt.

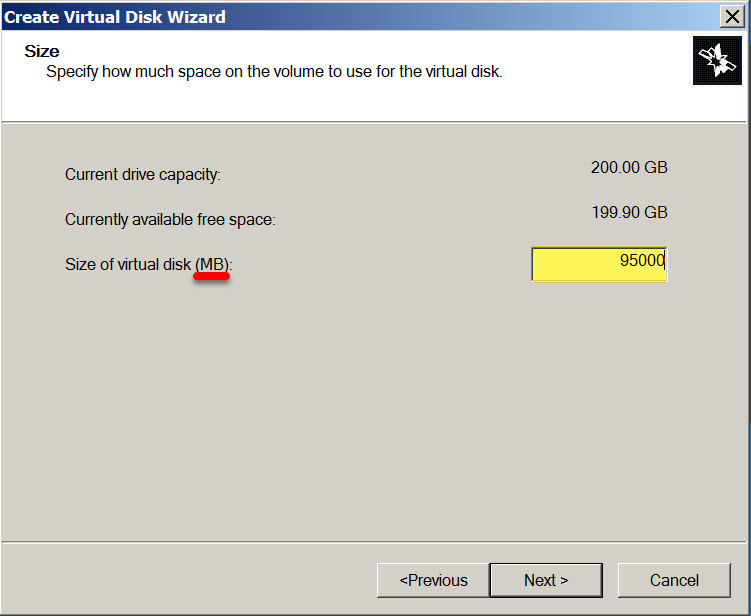

Schritt #5. Ihre Festplatte sollte ungefähr 200 GB haben, also müssen Sie sie in zwei Hälften teilen. Tipp einfach 95000 (95GB) und klicken Sie auf Weiter.

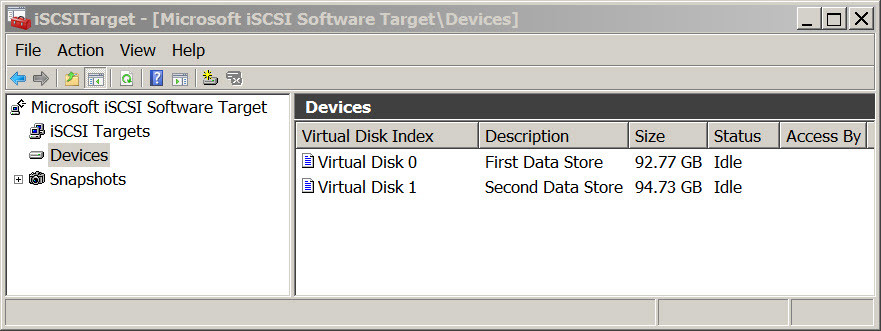

Erstellen Sie eine zweite virtuelle Festplatte und benennen Sie sie Datastore2.vhd. Schritt wiederholen #4 und #5 und erstellen Sie einen weiteren Datenspeicher.

Verbinden Sie den ESXi-Host mit vStorage

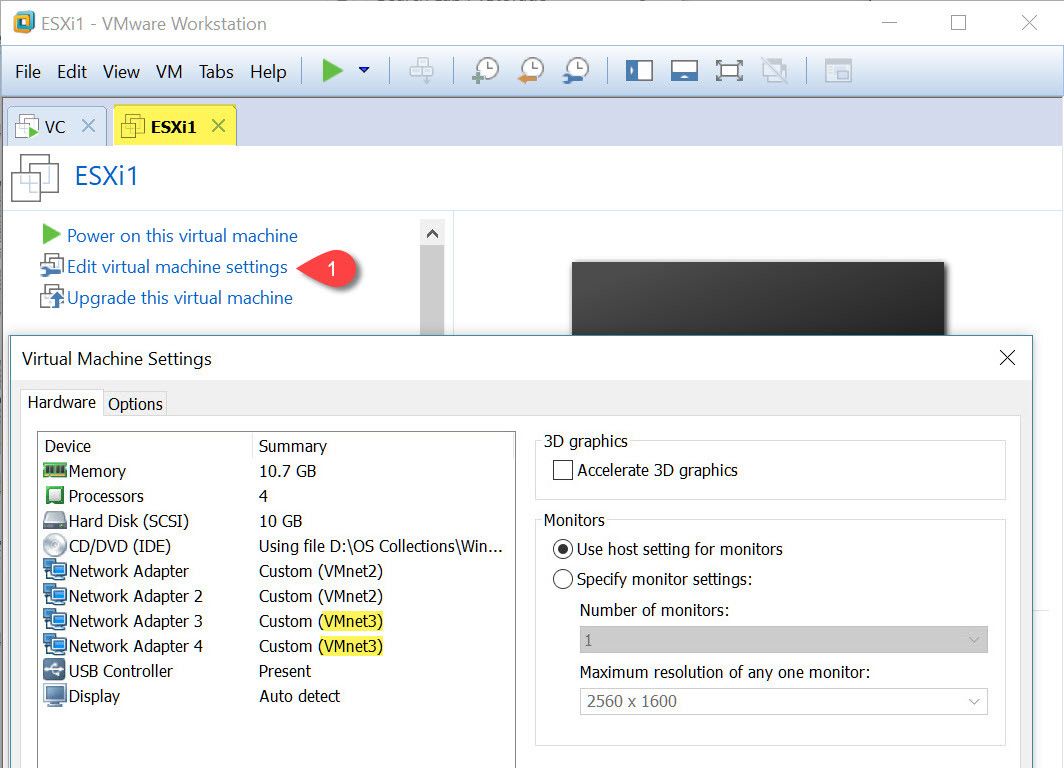

Schritt 1. Wenn Sie Ihre ESXi-Hosts bereits gestartet haben, müssen Sie dies tun stilllegen alle und Hinzufügen 2 Netzwerkadapter zu jedem. Setzen Sie Ihre Netzwerkadapter ein VMnet3 um mit Ihrem iSCSI-Speicher zu kommunizieren.

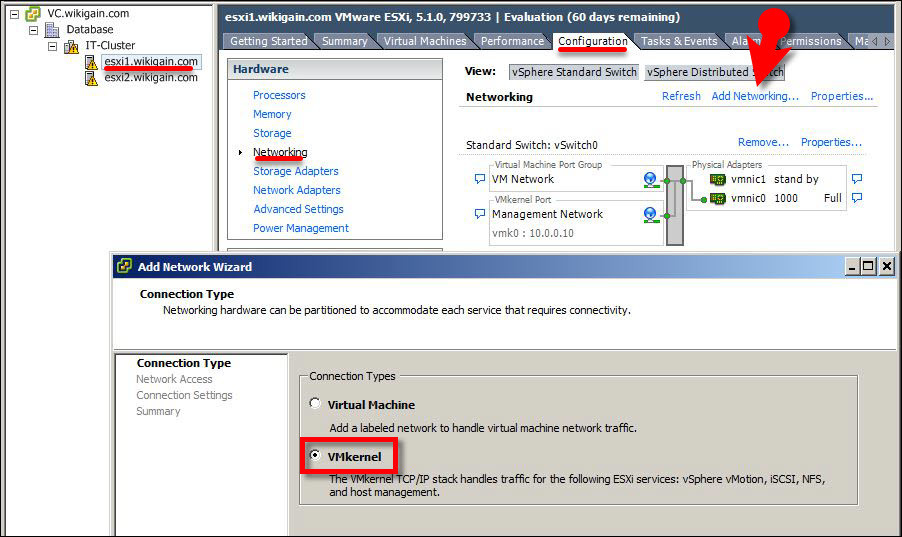

Schritt 2. Schalten Sie die ESXi1- und ESXi2-Hosts ein. Öffne dein vSphere-Client und auswählen ESXi1. Gehe zu Konfiguration > Netzwerk und klicken Netzwerk hinzufügen um einen neuen Schalter hinzuzufügen. Auswählen VMKernel wie den Typ und klicken Sie auf Nächste.

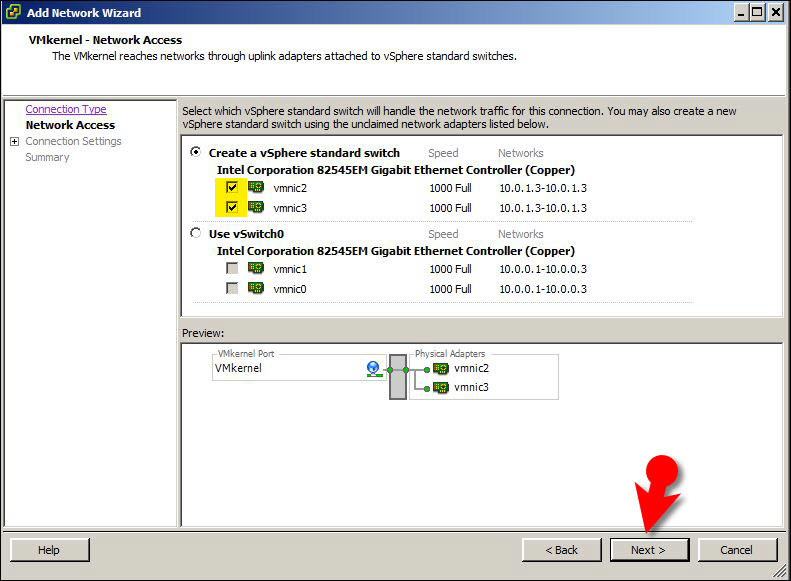

Schritt 3. Unter “Erstellen Sie einen vSphere-Standard-Switch” auswählen vmnic2 & vmnic3 und klicken Nächste.

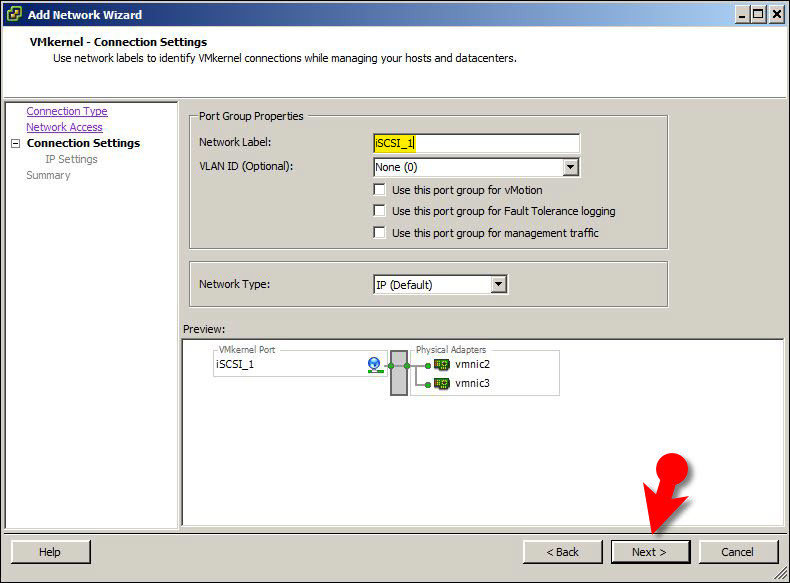

Schritt 4. Nennen Sie es iSCSI_1 und klicken Nächste.

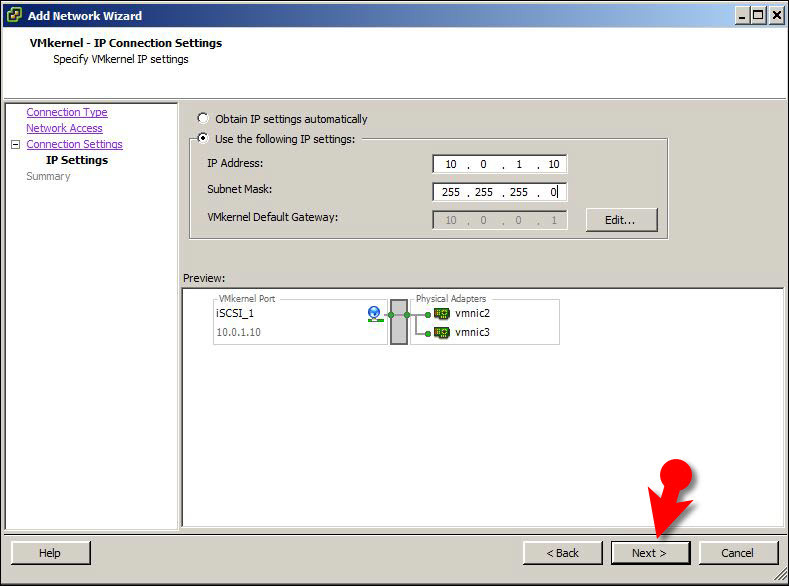

Schritt #5. Verwenden Sie die IP 10.0.1.10 mit der Subnetzmaske von 255.255.255.0. Klicken Nächste und Fertig.

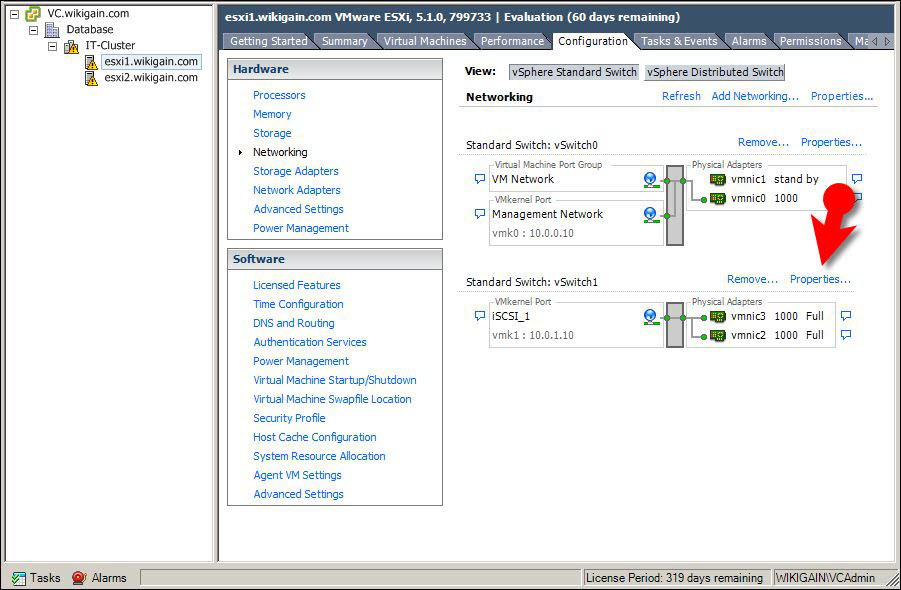

Schritt #6. Öffne das Eigenschaften von Switch1 und wählen Hinzufügen. Auswählen VMkernel und klicken Nächste.

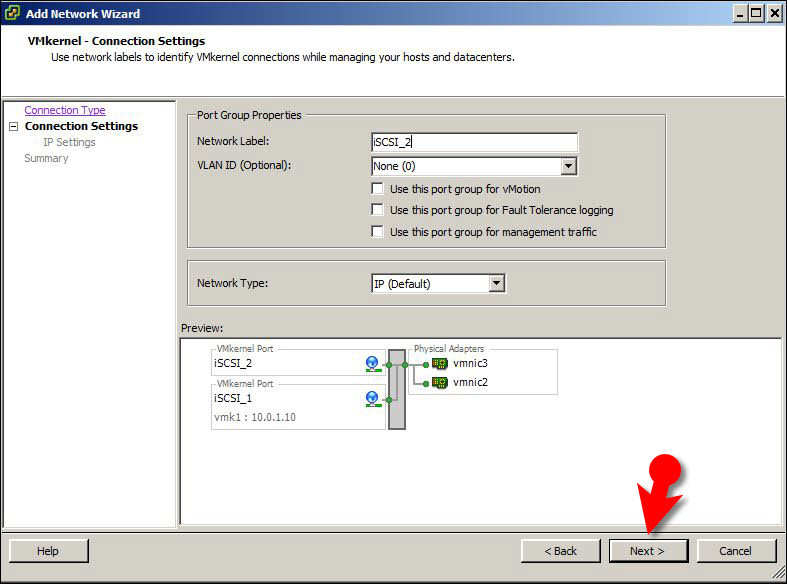

Schritt Nr. 7. Jetzt erstellen wir ein weiteres VMkernel zu unserem switch1 und benenne es diesmal iSCSI_2.

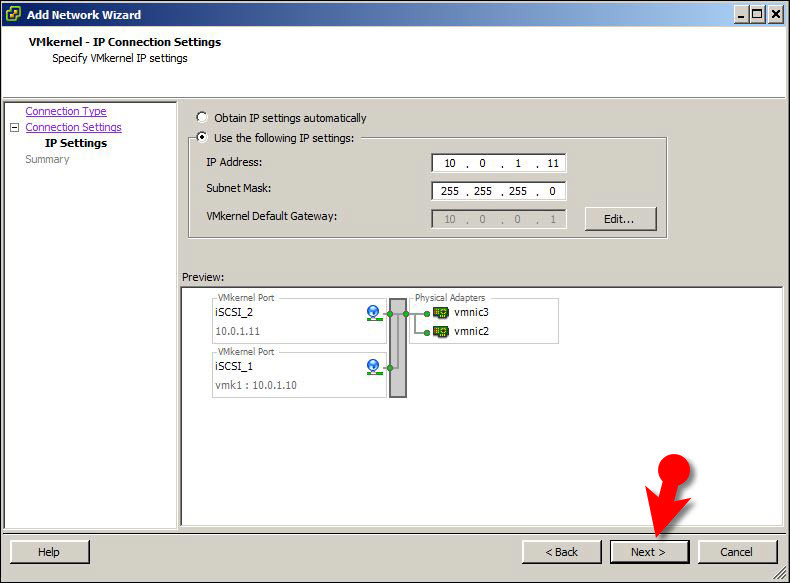

Schritt #8. Verwenden Sie die IP 10.0.1.11 mit der Subnetzmaske von 255.255.255.0.

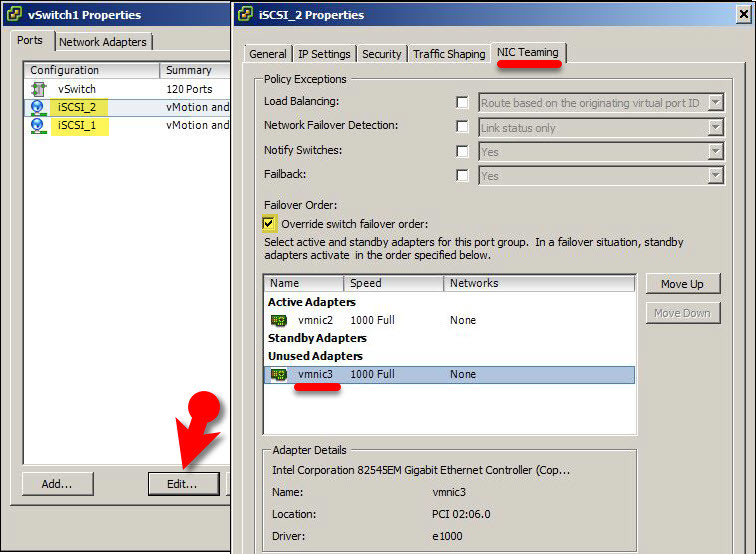

Schritt #9. Ändere das NIC-Teaming Failover-Reihenfolge von iSCSI_1 und iSCSI_2. Satz vmnic2 aktiv für iSCSI_1 wo vmnic3 wird ungebraucht. Ändern Sie es umgekehrt für iSCSI_2.

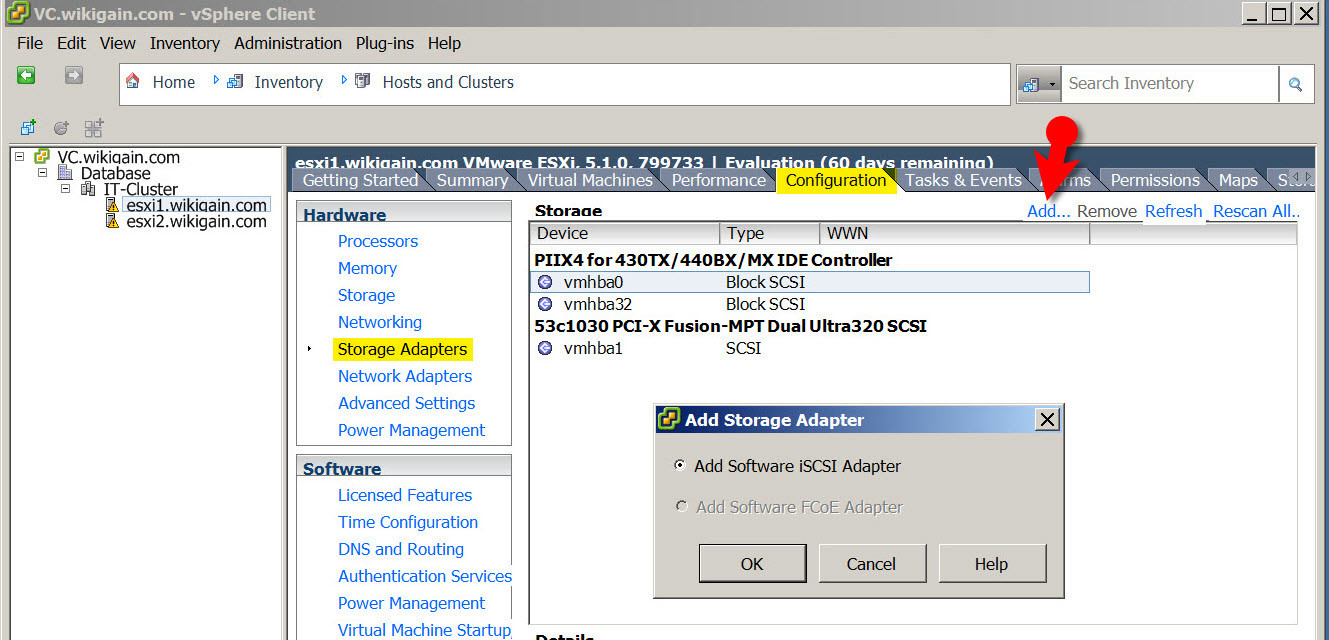

Schritt Nr. 10. Auf Ihrem ESXi1-Host unter Registerkarte Konfiguration > Speicheradapter Fügen Sie einen neuen Speicheradapter hinzu.

Tipp: Wenn Sie ESXi4 verwenden, ist der iSCSI-Adapter bereits hinzugefügt und Sie müssen ihn unter Eigenschaften aktivieren.

Siehe auch  Wie versetzen Sie Ihr iPhone oder iPad in den Wiederherstellungsmodus?

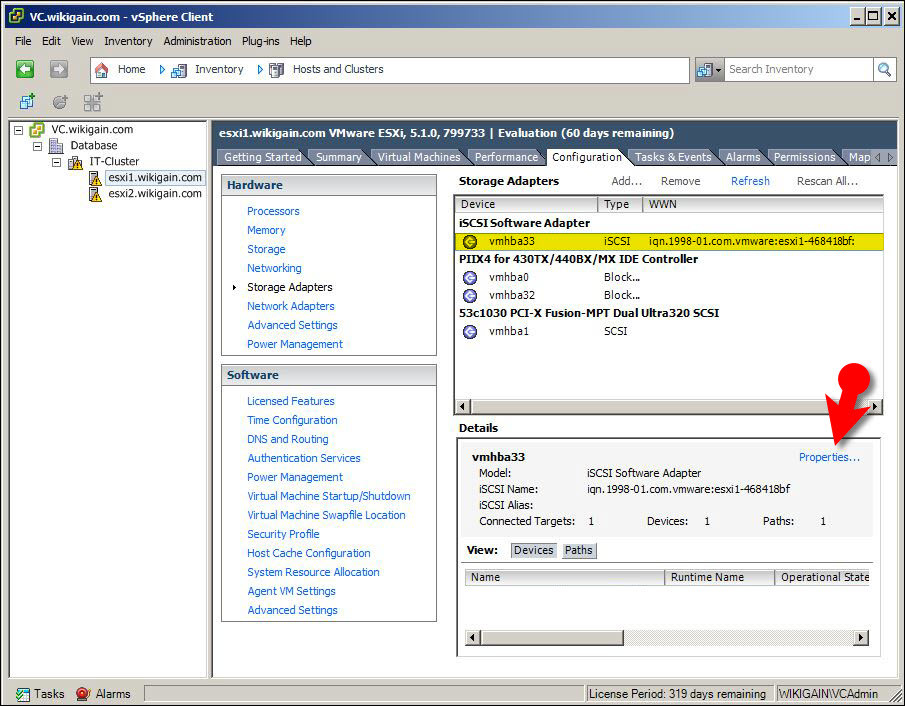

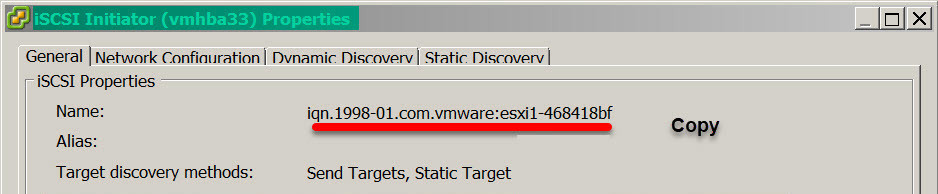

Schritt #11. Gehen Sie zum neu hinzugefügten iSCSI-HBA (vmbha33) und klicken Sie auf Eigenschaften. Kopiere das iSCSI-Name (Sie können diesen Namen in einen besser lesbaren Namen ändern, wenn Sie möchten).

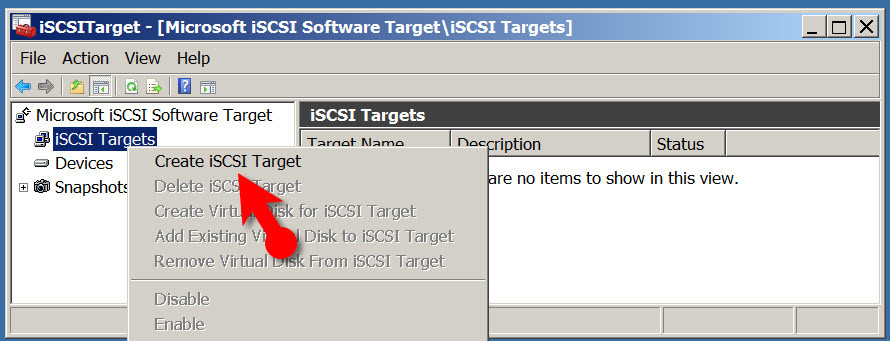

Schritt #12. Zurück zum Microsoft iSCSI-Softwareziel Konsole. Klicken Sie mit der rechten Maustaste auf das iSCSI-Ziel und wählen Sie es aus iSCSI-Target erstellen.

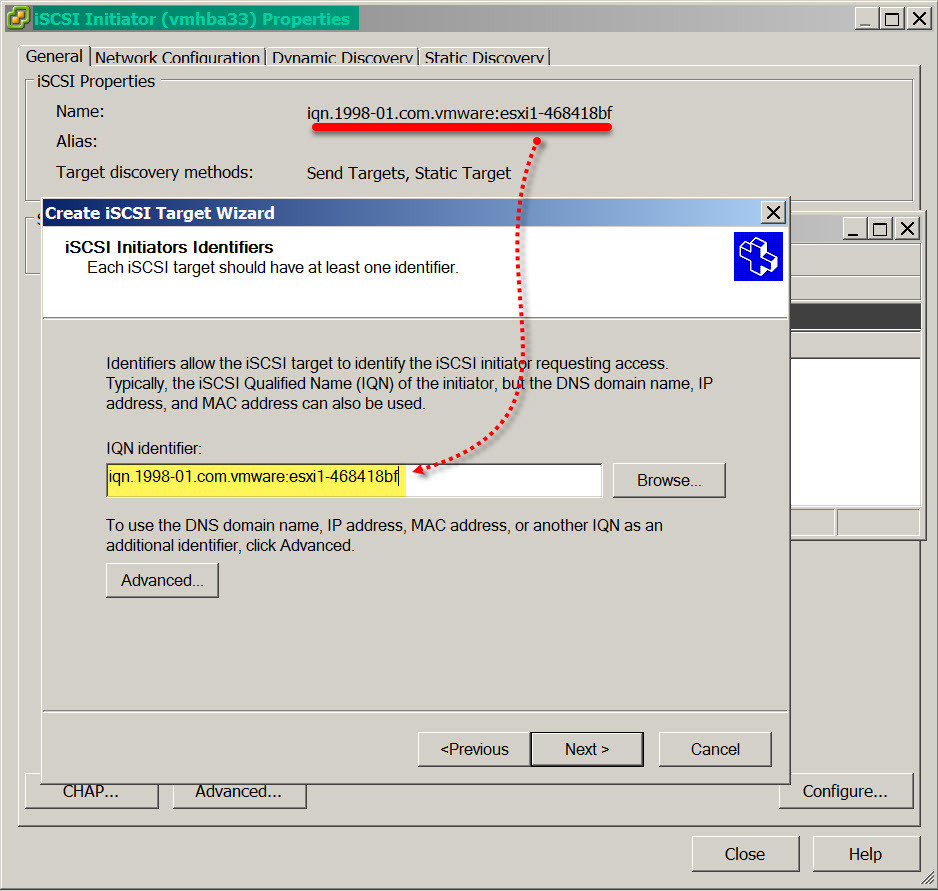

Schritt #13. Nennen Sie es ESXi1.wikigain.com (Sie können Ihre Domain auswählen) und klicken Sie auf Nächste. Jetzt Fügen Sie die IQN-Kennung ein die Sie in Schritt kopiert haben #11.

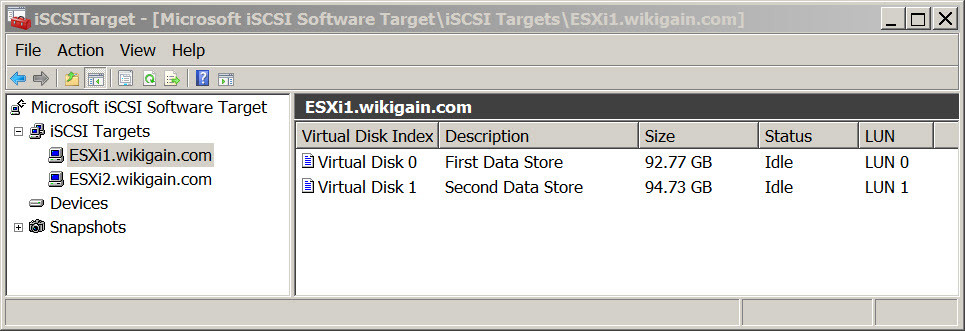

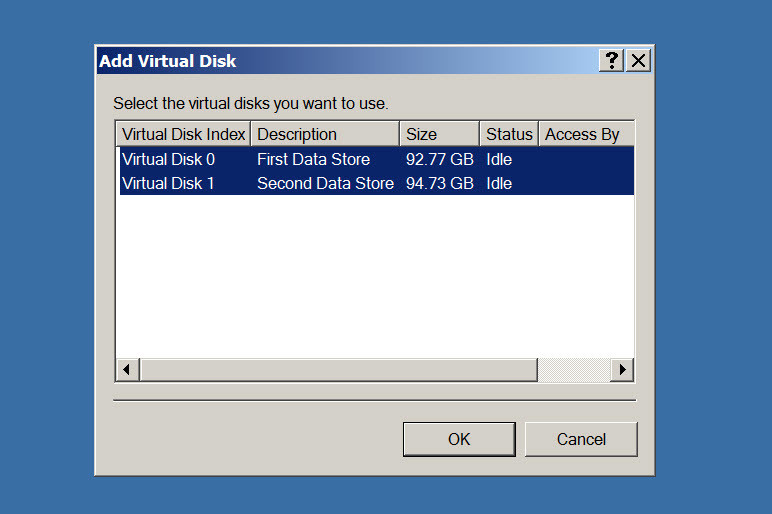

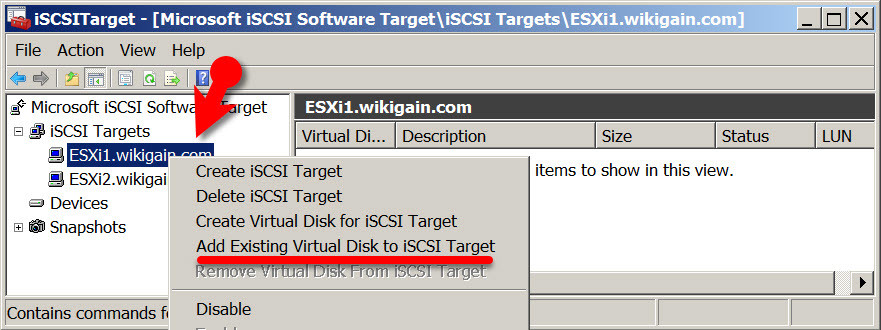

Schritt #14. Nachdem das Ziel erstellt wurde, weisen wir ihm unsere beiden LUNs zu. Rechtsklick es und wählen Sie aus Vorhandenes virtuelles Laufwerk zum iSCSI-Ziel hinzufügen. Wählen Sie beide aus Virtuelle Laufwerke und klicken OK.

Schritt #15. Gehen wir jetzt zurück zu unserem vCenter und wählen Sie iSCSI HBA (vmhba33) und klicken Sie auf Eigenschaften. Unter Netzwerkkonfiguration Tab klicken Hinzufügen.

Schritt #16. Fügen Sie beides hinzu iSCSI_1 und iSCSI_2 zum HBA.

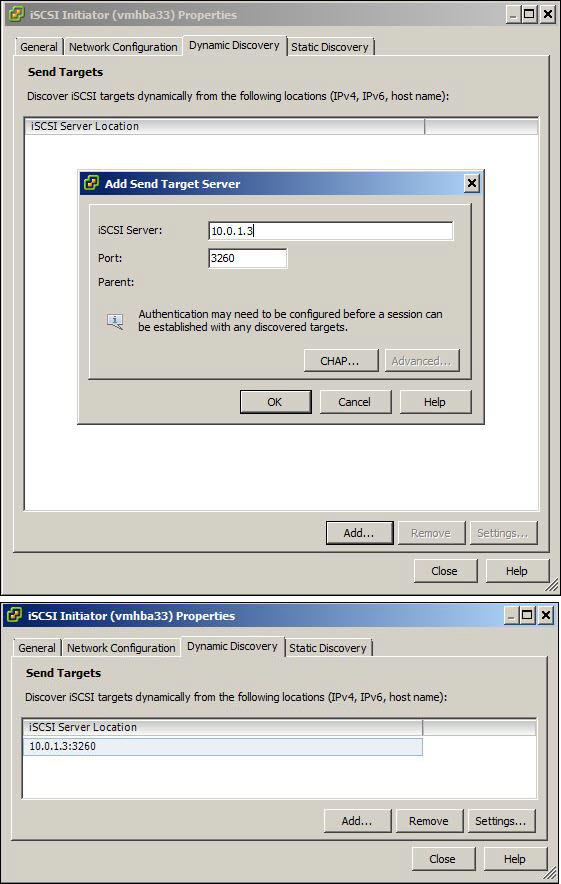

Schritt #17. Sobald Sie iSCSI_1 und iSCSI_2 hinzugefügt haben, gehen Sie zu Dynamische Erkennung Registerkarte und klicken Sie auf Hinzufügen. Jetzt hinzufügen 10.0.1.3 als neues iSCSI-Target.

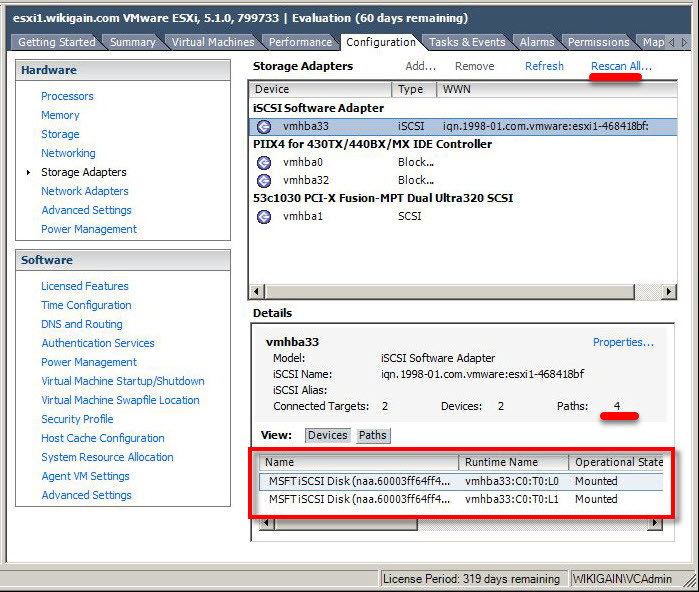

Schließen Sie das Fenster und Erneut scannen der vmhba33-Adapter. Dein 2 LUNs sollte erscheinen und es sollte sein 4 Wege also 2 pro LUN.

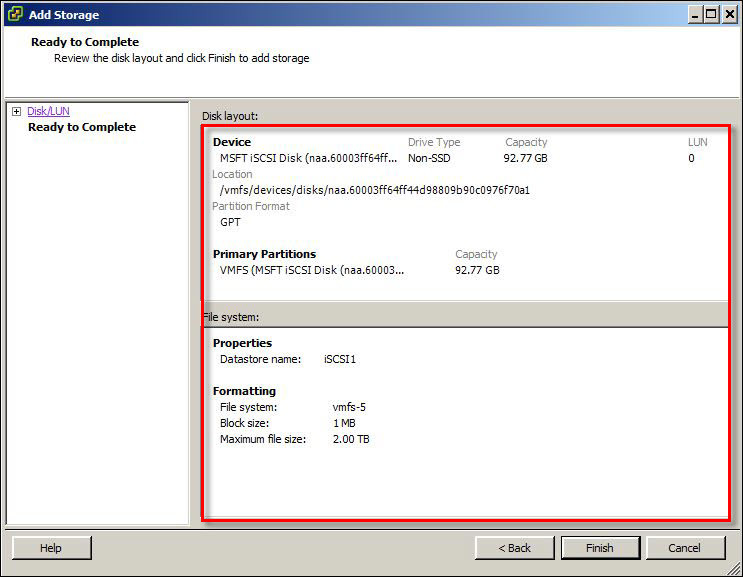

Schritt #18. Gehen Sie unter ESXi1-Host zu Konfiguration > Speicher. Klicken Speicher hinzufügen. Gehen Sie gemäß den folgenden Einstellungen vor.

  • Speichertyp: Festplatte/LUN
  • Festplatte/LUN: MSF-ISCSI-Datenträger 0 / 1
  • Dateisystem: VMFS-5
  • Name des Datenspeichers: iSCSI1

Notiz: Wiederholen Sie diesen Schritt noch einmal und erstellen Sie einen weiteren Speicher und benennen Sie ihn iSCS2.

Siehe auch  Asus ROG Phone 6 Batman Edition Renderings durchgesickert; Starten Sie unmittelbar bevorstehend

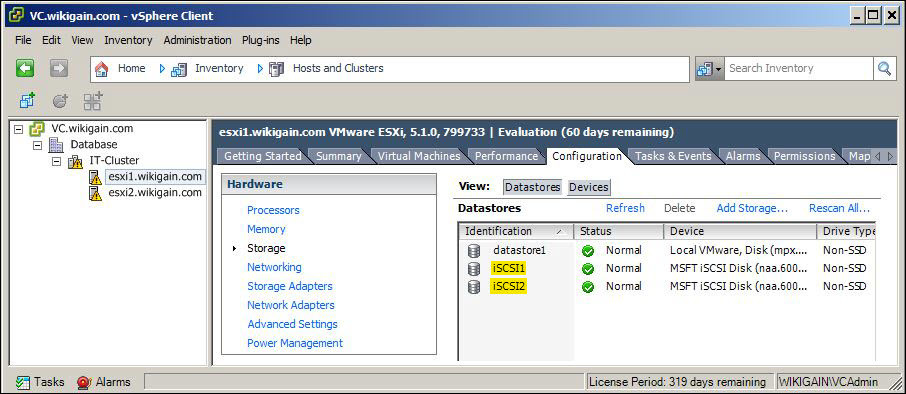

Ihre endgültige Arbeit sollte wie im folgenden Schnappschuss aussehen.

Öffnen Sie die Eigenschaften Ihres Clusters und vSphere HA aktivieren wenn es nicht aktiviert ist.

Tipp: Wenn Sie einen Fehler erhalten, ist Ihr gemeinsam genutzter Speicher nicht richtig konfiguriert.

Wichtiger Hinweis: Wir haben nur unsere angeschlossen ESXi1 zum gemeinsam genutzten Speicher und Sie sollten exakt Folgen „Verbinden Sie den ESXi-Host mit vStorage“ Schritte zu ESXi2. Verwenden Sie für ESXi2 die folgenden IP-Adressen und Namen.

  • Schritt #5. IP Adresse: 10.0.1.20/24
  • Schritt #8. IP Adresse: 10.0.1.21/24
  • Schritt #13. ESXi2.wikigain.com
  • Schritt #17. Gleiche IP von ESXi1 (10.0.1.3)

Andere Schritte sind die gleichen, überspringen Sie also keinen Schritt, einschließlich Hinweise und Tipps, da jeder Schritt sehr wichtig ist.

Fazit

In diesem Leitfaden habe ich Ihnen anhand von Screenshots Schritt für Schritt gezeigt, wie Sie eine vSphere-Infrastruktur auf Windows Server 2008 R2 vStorage erstellen. Weitere Erläuterungen finden Sie in den folgenden Zielen.

  • Initialisieren Sie eine neue Festplatte
  • Weisen Sie dem iSCSI-Netzwerkadapter eine IP-Adresse zu
  • Laden Sie Microsoft iSCSI Software Target herunter und installieren Sie es
  • Verbundene ESXi-Hosts mit vStorage

Ich hoffe, ihr habt etwas Nützliches aus diesem Beitrag gelernt und wenn ihr bei irgendeinem Schritt steckengeblieben seid, lasst es uns einfach über den Kommentarbereich unter diesem Beitrag wissen.
